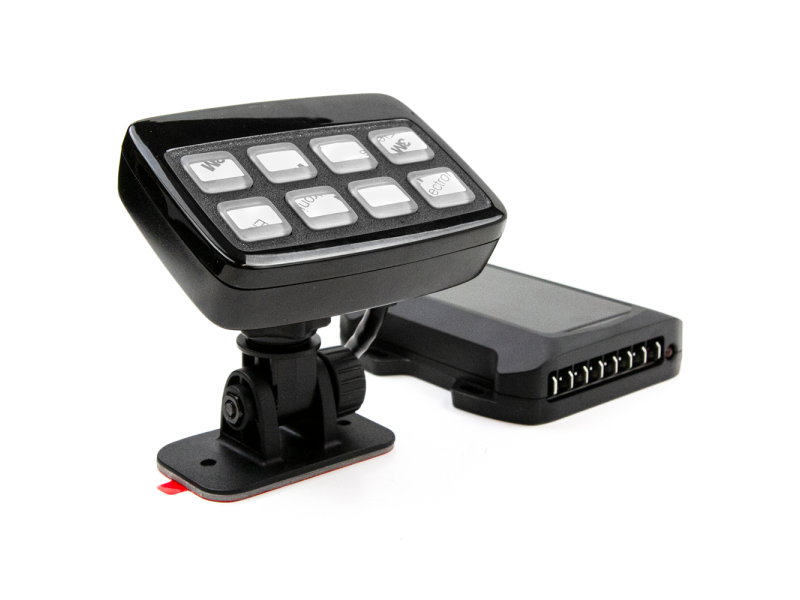

SW83 heavy duty control panel met powermodule

De SW83 controller is een bedienpaneel met 8 knoppen. Het bedienpaneel is voorzien van een powermodule welke hoog amperage apparatuur kan bedienen. De knoppen van de controller kunnen ingesteld worden als AAN/UIT schakelaar of als pulsschakelaar.

Deze variant is voorzien van een beugel welke op het dashboard geplakt/geschroefd kan worden.

Deze SW83 is voorzien van een aparte powermodule waar alle bekabeling op aangesloten wordt, deze unit is verbonden met de controller door middel van een netwerkkabel. De powermodule heeft uitgangen met de volgende vermogens:

- 1x 15A
- 3x 10A
- 5x 10A (totaal vermogen verdeeld over 5 knoppen)

Deze powermodule is ook voorzien van twee negatieve uitgangen (max 2A)

Deze SW83 werkt op zowel 12 als 24 volt systemen is dus ook geschikt voor vrachtwagens.

Het is mogelijk om de verlichting van het paneel via een contactschakeling of handmatig AAN/UIT te zetten, maar het paneel kan ook automatisch uitschakelen na 15 minuten inactiviteit.

De powermodule heeft een aantal ingangsdraden, hiermee kan je bijvoorbeeld met een externe schakelaar een functie op het bedienpaneel activeren.

Belangrijke kenmerken:

- 50A afzekeren
- ingebouwde buzzer
- afmetingen bedienpaneel: 9,5x6,8x2,5 cm
- afmetingen power module: 10x9,1x2,5 cm
- 2 kleuren LED achtergrondverlichting
- ECE R10 gecertificeerd
- 12 - 24 VOLT DC

Wat zit er in de set:

- SW83 bedienpaneel
- SW83 powermodule
- Kabel van powermodule naar aansluit-unit
- Stickervel met 51 iconen voor de knoppen
- Montagebeugel voor permanente monage
